互感器綜合特性測試儀CT伏安特性單機試驗

文章來源：發布時間：2021-09-13 13:59:51 瀏覽量：998 次

學習了不少電力測試設備的知識，我們來看，馳宇電力互感器綜合特性測試儀CT伏安特性單機試驗。

互感器綜合特性測試儀CT伏安特性試驗可以選擇單機試驗或外接升壓器試驗，單機試驗是指只需要利用儀器內置調壓器進行試驗。

1.互感器綜合特性測試儀CT伏安特性單機試驗接線方式

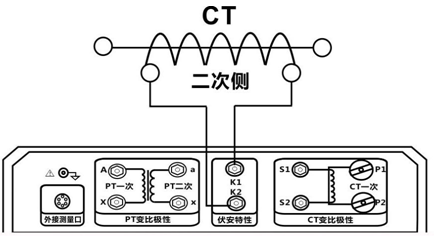

互感器綜合特性測試儀CT伏安特性單機試驗接線如圖3.3所示。CT伏安特性單機試驗有AC220V或AC380V兩種供電方式。當交流功率電源輸入端子接AC220V電壓時，交流電壓輸出0～600V，當輸入端子接AC380V電壓時，交流電壓輸出0～1000V。

圖3.3 互感器綜合特性測試儀CT伏安特性單機試驗接線圖

注意1：互感器綜合特性測試儀做伏安特性試驗時，變比極性試驗端子嚴禁接線。

注意2：嚴禁將輸入功率電源接到儀器輸出端子，以免損壞互感器綜合特性測試儀儀器。
